大口徑螺旋管彎道接頭

時間:2016-09-26 15:12:11 作者:zhishun

市場上的大口徑螺旋管大多采用鋼帶螺旋彎曲后焊接而成,鋼帶雖然是彎曲的,但是螺旋管還是直的。這么這就牽扯到一個問題,如果是在如螺旋管鋪設的地方,需要繞過某個建筑或者特殊地形,那么螺旋管是如何完成轉彎的呢?

大口徑螺旋管的曲線鋪設

從理論上講只要將螺旋管掰彎就可以,但是實際之中這種做法非常少。這種情況無法保證彎曲后的螺旋管耐壓強度,存在破裂泄漏的風險;再者小口徑螺旋管尚有可操作性,但是大口徑螺旋管完全的可能性不大。那么到底是如何完成大口徑螺旋管的曲線鋪設的呢?

螺旋管曲線鋪設方法:在對接螺旋管的時候使用大口徑彎頭進行角度調整

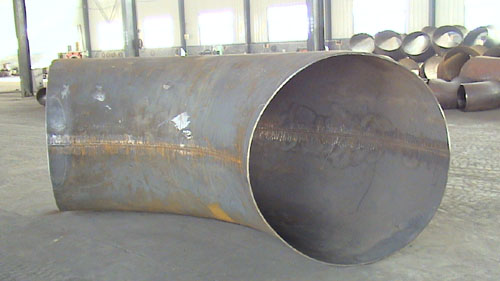

大口徑螺旋管曲線鋪設彎道接頭


大口徑彎頭(ELBOW):在管路系統(tǒng)中,連接兩根公稱通徑相同或者不同的管子,使管路作一定角度轉彎的管件.

大口徑彎頭的分類:按角度分,最常用的有45°、90°及180°三種,另外根據工程需要還包括60°等其他非正常角度大口徑彎頭.在螺旋管曲線鋪設的時候合理的調整對接螺旋管的長度,然后跟去所需的調整角度選擇對應角度的彎頭。

常見的大口徑彎頭材質有:碳鋼、鑄鋼、合金鋼、不銹鋼、銅、鋁合金等。

與螺旋管的聯結的方式有:直接焊接(最常用的方式)、法蘭聯結、螺紋聯結有承插式聯結等.

按照生產工藝可分為:焊接大口徑彎頭、沖壓大口徑彎頭、鑄造大口徑彎頭等.

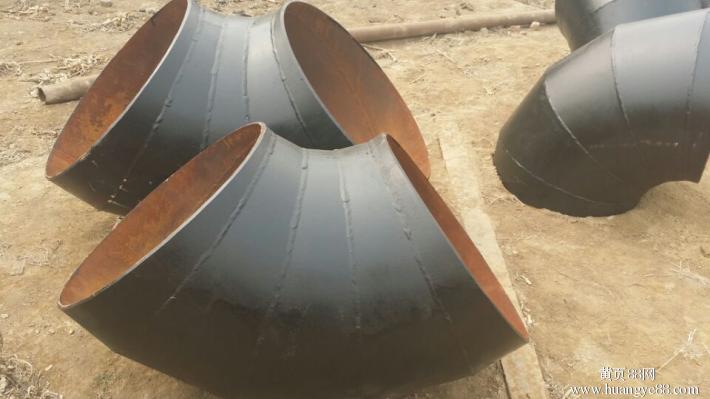

大口徑螺旋管彎頭

按曲率半徑來分:可分為長半徑大口徑彎頭和短半徑大口徑彎頭.長半徑大口徑彎頭指它的曲率半徑等于1.5倍的管子的外徑,即R=1.5D.短半徑大口徑彎頭指它的曲率半徑等于管子外徑,即R=1.0D.(D為大口徑彎頭直徑,R為曲率半徑).

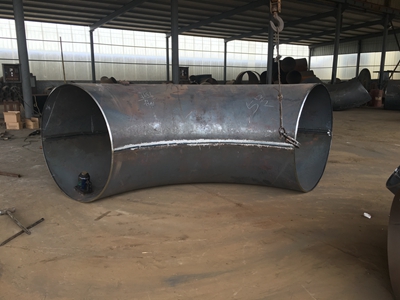

大口徑螺旋管彎道接頭

大口徑彎頭的選擇標準:

大口徑彎頭選擇的標準以與大口徑螺旋管統(tǒng)一為準。其中包含材質、壁厚、抗壓等級等等。
