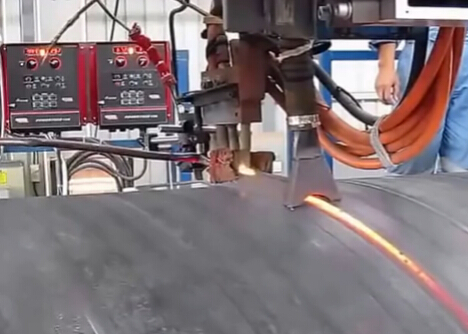

大口徑螺旋管焊接視頻演示

大口徑螺旋管焊縫內(nèi)產(chǎn)生熱裂紋，主要是在起弧和熄弧弧坑處容易發(fā)生裂紋。為消除這種裂紋，通常在起弧和熄弧處裝有墊板，并在板卷對焊接結(jié)束時，可將螺旋鋼管逆轉(zhuǎn)而將焊進(jìn)疊焊。熱裂紋在焊縫應(yīng)力很大的時候，或者焊縫金屬內(nèi)的很高的時候容易產(chǎn)生。鋼板板邊處理。鋼板板邊應(yīng)設(shè)置鐵銹和毛刺清除裝置，以減少產(chǎn)生氣孔的可能。清除裝置的位置好安裝在銑邊機(jī)和圓盤剪后，裝置的結(jié)構(gòu)是一邊2個上下位置可調(diào)整間隙的主動鋼絲輪，上下壓緊板邊。焊渣的卷入。卷入焊渣就是在焊縫金屬中殘存一部分焊渣。焊縫形貌。焊縫的成型系數(shù)過小，焊縫的形狀窄而深，氣體和夾雜物不容易浮出，易形成氣孔和夾渣。一般焊縫成型系數(shù)控制在1.3-1.5，厚壁螺旋鋼管取大值，薄壁取小值。

大口徑螺旋管常見焊接問題：

氣孔、熱裂紋、和咬邊等現(xiàn)象：

１、氣泡。氣泡多發(fā)生在焊道中央，其主要原因是氫氣依舊以氣泡的形式隱藏在焊縫金屬內(nèi)部，所以，消除這種缺陷的措施是首先必須清除焊絲和焊縫的銹、油、水分及濕氣等物質(zhì)，其次是必須很好地烘干焊劑除去濕氣。此外，加大電流、降低焊接速度、減慢熔化金屬的凝固速度也是很有效的。

２、硫裂（硫引起的裂紋）。焊接硫偏析帶很強(qiáng)的板材（特別是軟沸騰鋼）時硫偏析帶中的硫化物進(jìn)入焊縫金屬而產(chǎn)生的裂紋。其原因是在硫偏析帶中含有低熔點的硫化鐵和鋼中存在氫氣。所以，為防止這情況產(chǎn)生，使用含硫偏析帶少的半鎮(zhèn)靜鋼或鎮(zhèn)靜鋼還明效的。其次，焊縫表面和焊劑的清潔與干燥也是很必要的。

３、熱裂紋。在埋弧焊接中，焊道內(nèi)可產(chǎn)生熱裂紋，特別是在起弧和熄弧弧坑處容易發(fā)生裂紋。為消除這種裂紋，通常在起弧和熄弧處裝有墊板，并在板卷對焊接結(jié)束時，可將螺旋焊管逆轉(zhuǎn)而將焊進(jìn)疊焊。熱裂紋在焊縫應(yīng)力很大的時候，或者焊縫金屬內(nèi)的si很高的時候最容易產(chǎn)生。

４、焊渣的卷入。卷入焊渣就是在焊縫金屬中殘存一部分焊渣。

５、焊透度不佳。內(nèi)外焊縫金屬重疊度不夠，有時未焊透。這種情況叫做焊透度不足。

６、咬邊。咬邊是沿著焊縫中心線在焊縫邊部出現(xiàn)Ｖ形溝槽。咬邊是在焊速、電流、電壓等條件不適當(dāng)?shù)那闆r下產(chǎn)生的。其中焊接速度太高要比電流不適合更容易引起咬邊缺陷。

相關(guān)閱讀：

山東螺旋管廠提高大口徑螺旋管的焊接效率

大口徑螺旋管的常見焊接問題

螺線管廠家對于大口徑螺旋管的焊接修復(fù)

自動埋弧焊接螺旋管與高頻焊接螺旋管

山東螺旋管廠彎曲焊接生產(chǎn)工藝
