大口徑螺旋管規格表_應用_生產工藝

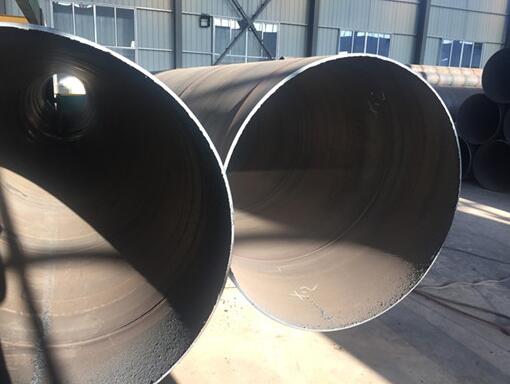

大口徑螺旋管是一種籠統的叫法，一般是指直徑大于1米的螺旋鋼管。螺旋管生產廠家用鋼帶經過彎曲成型，然后經焊接制成。鋼管要進行水壓、彎曲、壓扁等實驗，對表面質量有一定要求，通常交貨長度為12米，常要求定尺交貨。螺旋鋼管的規格用公稱口徑表示（毫米），公稱口徑與實際不同，按規定壁厚有普通鋼管和加厚鋼管兩種。

大口徑螺旋管規格表：

國內常用材質為：Q235A，Q235B.Q23b,0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb.　Q345 L245 L290 X42 X46 X70 X80

大口徑螺旋管應用：

主要應用于自來水工程、石化工業、化學工業、電力工業、農業灌溉、城市建設，是我國開發的二十個重點產品之一。作液體輸送用：給水、排水。作氣體輸送用：煤氣、蒸氣、液化石油氣。作結構用：作打樁管、作橋梁；碼頭、道路、建筑結構用管等。

大口徑螺旋管生產工藝：

大口徑螺旋管是以帶鋼卷板為原材料,經常溫擠壓成型,以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管.主要生產流程如下：

（1）原材料即帶鋼卷，焊絲，焊劑。在投入前都要經過嚴格的理化檢驗。

（2）帶鋼頭尾對接，采用單絲或雙絲埋弧焊接，在卷成鋼管后采用自動埋弧焊補焊。

（3）成型前，帶鋼經過矯平、剪邊、刨邊，表面清理輸送和予彎邊處理。

（4）采用電接點壓力表控制輸送機兩邊壓下油缸的壓力，確保了帶鋼的平穩輸送。

（5）采用外控或內控輥式成型。

（6）采用焊縫間隙控制裝置來保證焊縫間隙滿足焊接要求，管徑，錯邊量和焊縫間隙都得到嚴格的控制。

（7）內焊和外焊均采用美國林肯電焊機進行單絲或雙絲埋弧焊接，從而獲得穩定的焊接規范。

（8）焊完的焊縫均經過在線連續超聲波自動傷儀檢查，保證了100%的螺旋焊縫的無損檢測覆蓋率。若有缺陷，自動報警并噴涂標記，生產工人依此隨時調整工藝參數，及時消除缺陷。

（9）采用空氣等離子切割機將鋼管切成單根。

（10）切成單根鋼管后，每批鋼管頭三根要進行嚴格的首檢制度，檢查焊縫的力學性能，化學成份，溶合狀況，鋼管表面質量以及經過無損探傷檢驗，確保制管工藝合格后，才能正式投入生產。

（11）焊縫上有連續聲波探傷標記的部位，經過手動超聲波和X射線復查，如確有缺陷，經過修補后，再次經過無損檢驗，直到確認缺陷已經消除。

（12）帶鋼對焊焊縫及與螺旋焊縫相交的丁型接頭的所在管，全部經過X射線電視或拍片檢查。

（13）每根鋼管經過靜水壓試驗，壓力采用徑向密封。試驗壓力和時間都由鋼管水壓微機檢測裝置嚴格控制。試驗參數自動打印記錄。

（14）管端機械加工，使端面垂直度，坡口角和鈍邊得到準確控制。
