大口徑螺旋管中間十字支架的作用

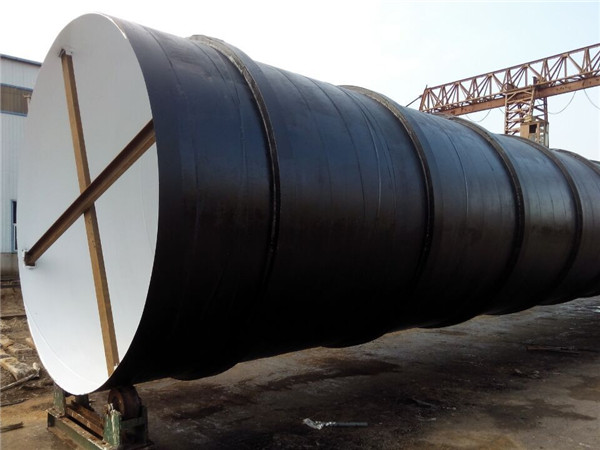

很多大口徑螺旋管都會在中間增加一個十字支架,那么這個支架是干什么的呢?
1固定措施
在下列情況時需要對固定點進行承載力和穩定性驗算:
1直接固定在大口徑螺旋管應進行承載力驗算。
2通過預埋件固定在磚墻上,除對墻體進行承載力驗算外.還應對預埋件的錨板及錨筋進行承載力計算。
3采用膨脹螺栓固定在墻體上,膨脹螵栓應按墻面支架上的反力選定,墻體同樣應進行必要的承載力及穩定性驗算
4接焊接于鋼結構構件上,應保證被焊件的承載力和穩定性。
2材料選用
托吊架材料技術性能應符臺技術標準,一般選月Q235—A.F即可。
3大口徑螺旋管與支架聯結
為改善大口徑螺旋管受力狀況.固定支架與管道聯結的筋板不能直接與管道焊接,而應通過弧形加強板聯結。
4支架布置原則
1作為固定點的建筑物、構筑物和設備,應有足夠的承載力和穩定性。
2大口徑螺旋管支架應在管道允許跨度內設置.并符合以下要求:
a 設在設備和集中荷載附近
b設在彎管和大直徑三通式分支管附近
c盡可能利用建筑物、構筑物的梁和柱等設置托架的生根構件
d支架設在不妨礙管道與設備連接和檢修的部位。
e除設置承重固定支架外,還必須設置導向活動支架。
5施工作業空間
當大口徑螺旋管中有兩根以上的管道并排安裝時.托架之間應保持定的距離.如圖5,1、3#管道離剪力墻的距離應≥ 100mm 困空間狹小而無法保證安裝作業空間時.2#管須調整,使其與剪力墻距離≥200mm 。
6施工注意事項
膨脹節安裝前應作預拉伸(壓縮)處理。
